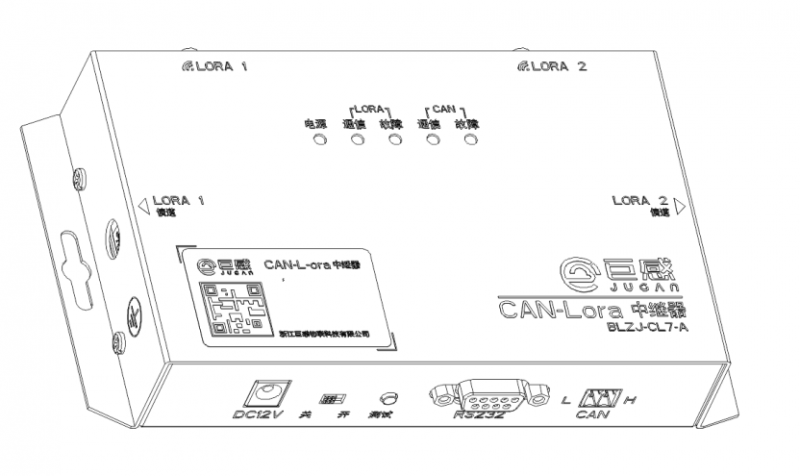

CAN-LoRa中继器 BLZJ-CL7-A

1. 工作模式

无线中继模式：中继器通过lora1信道和控制器通讯，lora2信道和节点通讯。

有线中继模式：中继器通过CAN总线和控制器通讯，lora2信道和节点通讯，此模式下，中继器CAN接口的L和H分别对应连接控制器CANL和CANH。

2. 安装要求

• 该设备仅限适用于室内场所；
• 安装点位置位于控制器与节点设备之间，且易于接收来自控制器和节点信号的位置；
• 设备不应安装在屏蔽室内部，否则无法正常通信，宜安装在四周较为空旷位置；
• 应安装在与墙角距离5米之外，不应紧贴屋顶安装；
• 不应安装在被物体遮挡处；
• 不应安装在极冷、极热、较大粉尘、水雾、蒸汽、油雾污染、腐蚀气体的场所；
• 不应安装在相对湿度大于95%的场所；

3.安装调试

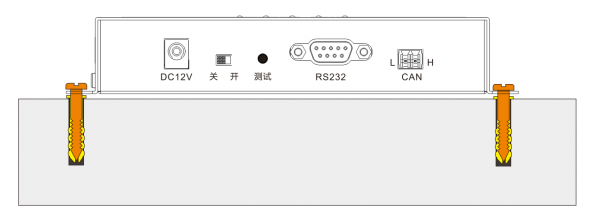

图2：安装示意图

a. 支撑物体上钻孔，采用螺钉安装。（如图2）。

b. 安装lora1和lora2天线。

c. 用螺丝刀旋转lora1信道的“旋转开关”，箭头指示的数字与控制器信道一致，旋转lora2信道的“旋转开关”，箭头指示的数字与节点信道一致。控制器，中继器，节点信道出厂默认均为0，可正常工作。

d. 连接电源适配器，打开电源开关。

e. 将需要安装的节点扫码录入控制器，该操作完成后才能进入下面操作。

f. 长按测试按键三秒以上，蜂鸣器发出“嘀”一声后，所有指示灯点亮，进入节点录入模式；

g. 节点上电，中继器发出“嘀”一声，节点录入成功。使用同样操作录入其余节点；

h. 所有节点录入完成以后，短按测试按键一次，保存录入的节点信息。蜂鸣器长鸣“嘀”一声，录入保存成功，“嘀嘀嘀”连续响三声表示保存失败；

注意：在无线中继模式下，由于CAN总线未连接，CAN故障指示灯常亮，可以不予理会；
