一、产品概述

BCWT-L7-A 无线联网型感温火灾探测器 （以下简称感温探测器）可通过感知温度来探测火灾。一旦探测到报警信号，红色报警灯闪烁，同时将报警信号上传至控制器或网关，云平台通过app、短信、微信等多种方式告知用户。

该感温探测器采用超低功耗设计，延长电池使用寿命。当感烟报警器出现电池电量低、被拆除、意外脱落等异常情况时，及时将异常信息上传至控制器或网关，并在平台上显示状态。

二、包装清单

序号 名称 数量 说明
1 感温探测器 1 只 内附 3.6V 锂电池1只
2 附件 1 袋 2只胶塞，2只螺钉
3 合格证 1 张
4 说明书 1 份

三、产品示意图

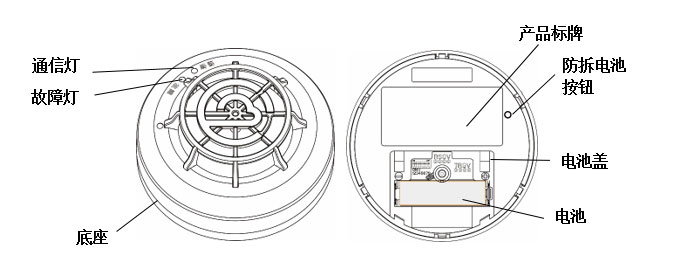

图1：产品示意图

四、技术参数

型号 BCWT-L7-A
工作电压 3.6V
监视电流 ≤6.5μA
报警电流 ≤4.5mA
通讯距离 可视1km
无线功率 ≤17dBm
无线传输最低信号强度 ≥-120dBm
外形尺寸 Φ 110.5mm、H 47mm
环境湿度 <95%RH
工作温度 -10～55℃
保护面积 ≥13㎡ ，具体参考GB50116-2013

五、安装调试

1. 安装注意事项

  • 该感温探测器仅限适用于室内场所，一般安装于天花板上；
  • 应和照明设备保持0.5米以上的距离；
  • 应安装在与墙角距离0.5米之外，且离送风口1.5米以上；
  • 不应安装在被物体遮挡处。
  • 不应安装在极冷、极热、通风速度大于5米/秒的场所；
  • 不应安装在相对湿度大于95%的场所；

2. 安装方法

a. 拧开底座，查看设备底部设备信息。

b. 打开澳门金年会app下载官网APP，在“设备管理”-“按组网”页面，点击“+”，扫描设备底部二维码，选择所属网关或控制器，并根据提示继续完善设备信息并保存，直至设备添加成功。

*添加前请确保所属网关或控制器属于正常工作状态

c. 打开电池盖，拔掉绝缘片，同时绿灯、红灯、黄灯闪一次，代表指示灯正常。随后绿灯闪一次，代表通讯正常，黄灯连闪三次，代表当前是底座被拆除状态。再盖上电池盖；

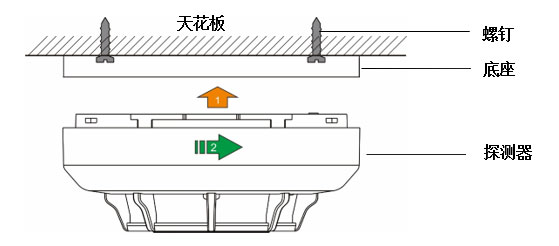

d.安装底座：在天花板上钻两个孔（施工人员根据孔的大小决定是否需要胶塞），用螺钉将底座固定在天花板上（如图2）。

e.安装感温探测器：将感温探测器扣在底座上顺时针旋转，直到感温探测器自动锁紧并固定在底座上（如图2）。

图2：安装示意图

图2：安装示意图

六、主要功能

  1. 火灾报警功能：将装好电池的手报安装于建筑安全通道适宜高度的墙上，火灾发生时，按下手报开关可进行火灾报警，警示室内人员进行灭火或逃生。
  2.  低电量报警功能：为确保探测器可靠运行，在运行过程中，手报能够自动检测出电池电量不足，将电池电压发送到监控平台，黄色故障指示灯每5s闪烁两次直至故障解除。
  3.  通信状态指示功能：通信状态指示灯包括通信指示灯和故障指示灯。数据发送成功后，绿色通信指示灯闪烁一次；数据发送失败后，黄色故障指示灯每5s闪烁一次，直至故障解除。
  4. 心跳功能：正常情况下，该探测器每1小时会向上级设备发送一次数据，通讯成功绿色指示灯亮一次。

七、常见问题及排除方法

故障现象 处理办法
故障灯闪烁1次，间隔5秒 通讯故障：

检查控制器或网关是否已经开启；

检查感烟探测器ID是否已经录入；

检查拨码开关是否正确；
故障灯闪烁2次，间隔5秒 电池欠压状态，请更换电池
故障灯闪烁3次，间隔5秒 设备拆除状态，请正确安装设备

八、注意事项及维护

1. 本产品不宜安装在极冷极热和灰尘存在的环境中。
2. 建议使用过程中应每半年进行一次报火警测试，测试手报是否工作正常。清洁外壳灰尘时，请用半干毛巾擦拭外壳（建议至少一年一次）。
3. 手报只能作为火灾报警提示用，不具有灭火功能，当发生火灾报警时需要进行灭火处理，或及时逃生。
4. 3.6V锂电池，可保证手报在监视状态下工作五年，如经常报火警、测试或发生故障，会相应缩短使用时间。
5. 本产品保修期为自您签收之日起12个月。保修期内，凡属于正常使用情况下产品本身质量问题引起的故障，本公司将给予免费维修。
6. 设备无法正常工作时，若仍在保修期内，请与卖方联系；若不在保修期内，请联系厂家。若退换货，包装时请注意防护填充。
7. 请勿自行修复系统或更改内部电路，否则影响保修。
